一、设备名称：碳酸钠处理冷冻机

设备型号及定义：JSYD-03T 风冷式

除碳酸钠冷冻机是一种用于降低碱性电镀槽液中碳酸钠含量的设备，通过冷冻使碳酸钠结晶析出，从而实现槽液的净化和循环利用。

工厂条件：电压:380V士10%    频率:50Hz     工作条件温度:<45℃

工作原理：除碳酸钠冷冻机通常采用风冷式或水冷式冷水机组作为制冷系统。 设备工作时温度控制在5℃左右。

结构组成：以一种常见的碱性电镀用碳酸钠冷冻设备为例，其主要包括槽体、PLC 控制器、冷冻机、压滤机、循环泵等。

二、产品特点：

1.自动化程度高：设备可通过 PLC 控制器实现自动控制，根据槽液中碳酸钠的含量和液位变化，自动启动或停止冷冻机、循环泵和压滤机等设备。

2.处理效率高：该设备可在线化自动化连续处理槽液，处理槽液量可达 160L/h，平均碳酸钠含量可降低 30-60g/h，能够有效降低槽液中碳酸钠的含量，提高生产效率。

3.占地面积小：与传统的采用工业冰柜冷冻槽液的方法相比，除碳酸钠冷冻机的体积小，占地面积仅 5m³ 左右。

4.保护槽液成分：设备在处理槽液过程中，无需引入其它的化学添加剂，不会破坏原有槽液的组份，无杂质离子带入，有利于保持槽液的稳定性，延长槽液的使用寿命。

5.性能稳定：部分除碳酸钠冷冻机采用欧美进口优质原装压缩机，内置安全保护，低噪音，省电耐用，能够在不同的工作环境下稳定运行。

三、应用领域：

主要应用于金属表面处理行业的碱性电镀生产线，如锌镍合金电镀、碱性镀锌等。

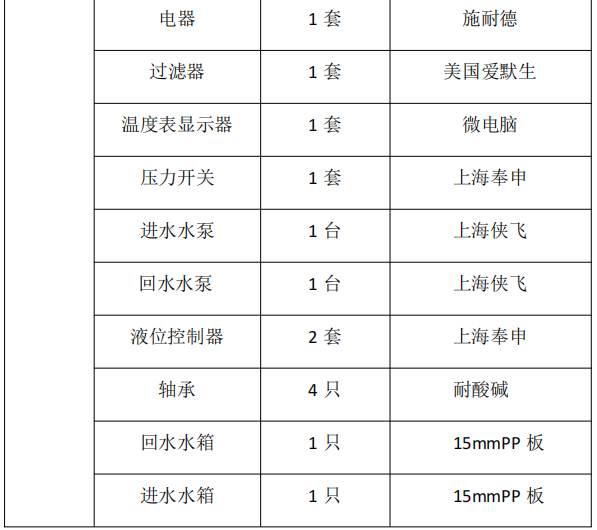

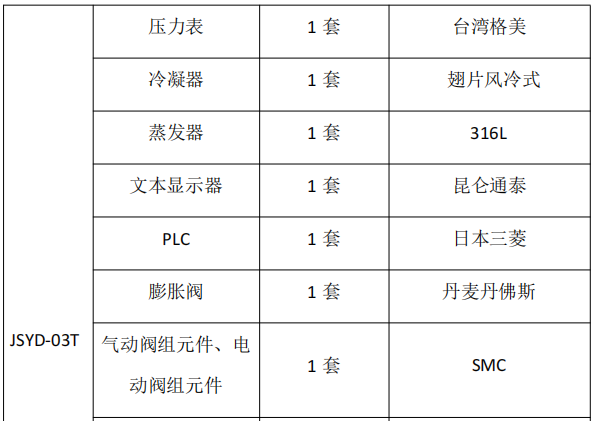

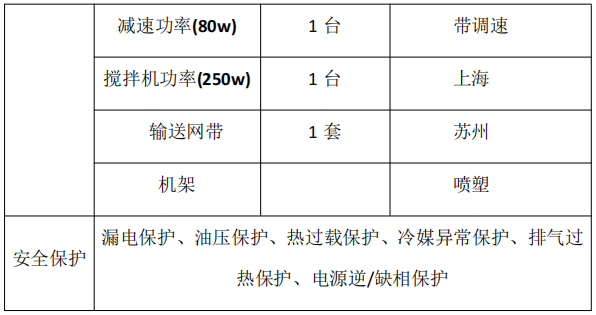

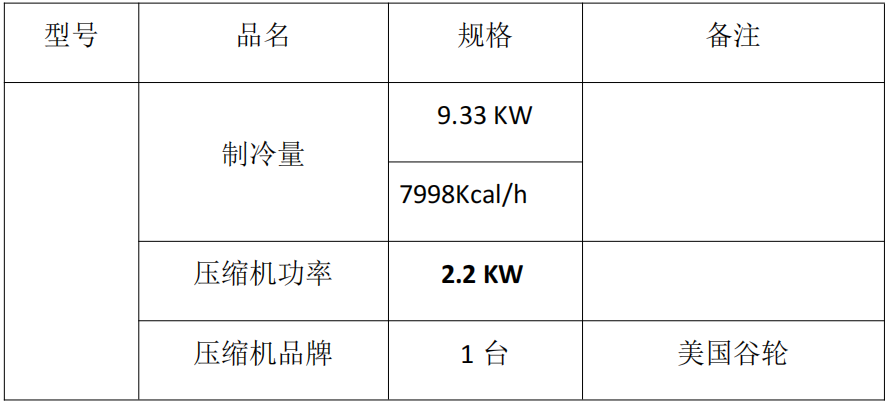

四、配置规格

（注：本机带自动解冻功能）

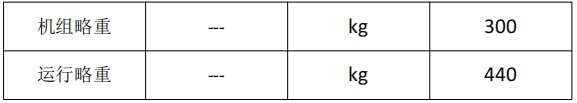

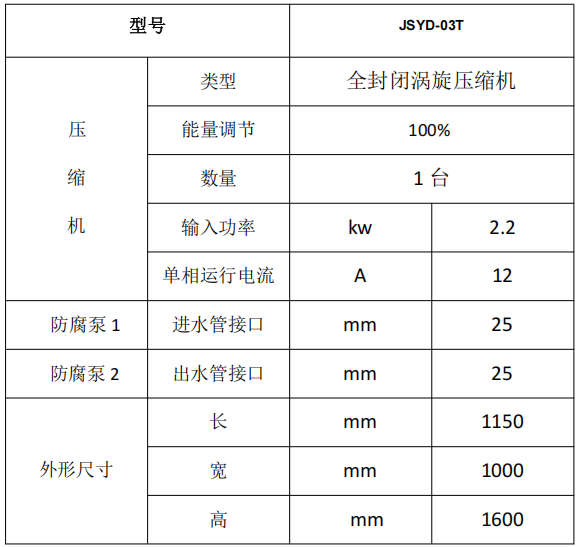

五、性能参数表：

六、设备主体构成：

*压缩机/纯钛蒸发器/过滤器/压力控制器/高低压表/恒温温控

*管路系统

*电器控制系统

七、材料选用及特点说明:

* 冷水机组1台全封闭美国谷轮压缩机、温控器为电脑显温控:

*其他主要电器均优质件

八、正常处理碳酸钠:

*每小时处理镀液120L，管路不堵塞，抽液，冷冻，卸料全自动。

*冷冻处理槽100-120L。

*结品卸料槽规格:长700mm、宽500mm、高450mm。
